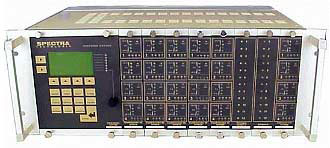

Bastidor e Controladora ST7100D

  • Imprimir
Características Técnicas – Rack
Painel frontal
Display (1)
Cristal líquido gráfico c/ backlight

Teclado(1)
Policarbonato 18 teclas
Potenciômetro digital (1)
24 pulsos / volta
Conversor analógico-digital
Faixa de entrada
±10
V
Resolução de conversão
12
bits
Taxa de amostragem máxima
180.000
Am / Seg
Memória de armazenamento de sinais temporais (taxa de amostr. < 3KHz)(4)
250.000 .. 4.000.000
Amostras
Número máximo de canais endereçáveis
128
canais / rack
Número máximo de racks em cadeia
4
racks
Trigger externo para inicio de conversão
digital níveis TTL
(borda +ou-)

Interface com microcomputador PC
Serial
Padrão RS-232

Taxa de transferência
19,2
K Baud
Paralela
Padrão EPP

Taxa de transferência
150.000
Bytes / seg
(1) Depende da configuração dos módulos amplificadores
(2) Somente rack e controladora ST7100. Nenhum módulo condicionador ou painel traseiro instalado



Características Técnicas – Controladora ST7100
Painel frontal
Display (1)
Cristal líquido gráfico c/ backlight

Teclado(1)
Policarbonato 18 teclas
Potenciômetro digital (1)
24 pulsos / volta
Conversor analógico-digital
Faixa de entrada
±10
V
Resolução de conversão
12
bits
Taxa de amostragem máxima
180.000
Am / Seg
Memória de armazenamento de sinais temporais (taxa de amostr. < 3KHz)(4)
250.000 .. 4.000.000
Amostras
Número máximo de canais endereçáveis
128
canais / rack
Número máximo de racks em cadeia
4
racks
Trigger externo para inicio de conversão
digital níveis TTL
(borda +ou-)

Interface com microcomputador PC
Serial
Padrão RS-232

Taxa de transferência
19,2
K Baud
Paralela
Padrão EPP

Taxa de transferência
150.000
Bytes / seg
(3) Item opcional
(4) Fornecimento padrão 250×103 amostras. Expansões opcionais
